1、Tilpassbar tråddiameterområde: 2-30 mm
2、Hastighet: maks 200m/min
3、Meter tellenøyaktighet: ±0,5%.
1、Tilpassbar tråddiameterområde: 2-30 mm
2、Hastighet: maks 200m/min
3、Meter tellenøyaktighet: ±0,5%.
A fysisk skum isolasjon produksjonslinje er spesialbygd for kabler der signalintegritet og lavt dielektrisk tap er kritiske krav. I motsetning til kjemisk skum, injiserer fysisk skum inert gass - typisk nitrogen - direkte inn i smeltet polymer, og skaper...

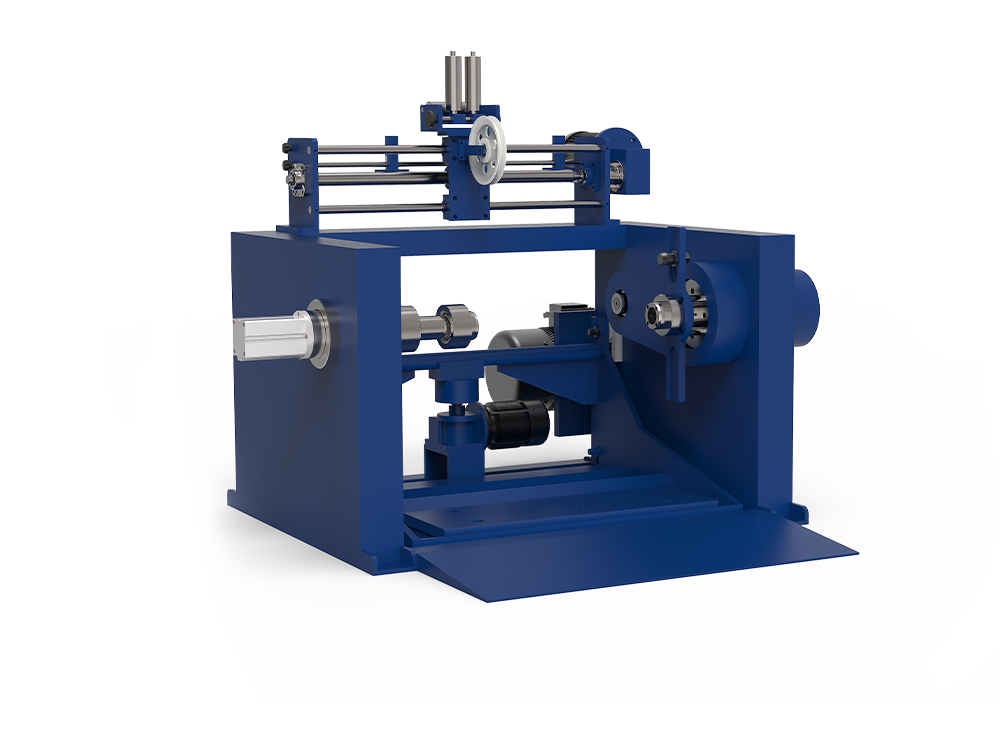

READ MOREKabelopptak og -avbetaling refererer til de to motsatte viklingsoperasjonene som flytter leder eller ferdig kabel av og på spoler, sneller og tromler gjennom en produksjonslinje. Pay-off vikler materialet fra en kildespole og mater det inn i neste prosess; take-up mot...
READ MOREProduksjonsprosessen for kabler er en flertrinns industriell arbeidsflyt som forvandler rå kobber- eller aluminiumsledere til ferdige, isolerte trådprodukter klare for elektriske, data- eller mekaniske applikasjoner. Fra trådtrekking og stranding til isolasjonsek...
READ MOREHva er en Kabelopprullingsmaskin ?
Definisjon og kjernefunksjoner til en kabelopprullingsmaskin
1. Grunnleggende konsepter
En kabelopprullingsmaskin er en spesialisert enhet som brukes til å spole tilbake ulike typer kabler, inkludert strøm-, telekommunikasjons- og kontrollkabler. Den kan stramme og pent spole opp løse eller ubalanserte kabler for enklere pakking, lagring og transport.
2. Bredt spekter av applikasjoner
Strømkabler: Kabler som tåler høye temperaturer med stort tverrsnitt.
Kommunikasjonskabler: Fiberoptikk, koaksial, tvunnet par osv.
Kontrollkabler: Fleksible, oljebestandige, slitebestandige og andre spesielle spesifikasjoner.
3. Viktige tekniske parametere
Gjeldende ledningsdiameter: 2mm-30mm.
Maksimal viklingshastighet: 200m/min.
Målenøyaktighet: ±0,5 %.
4. Intelligent kontroll
Utstyrt med en høyoppløselig berøringsskjerm HMI, kan operatører intuitivt stille inn parametere som viklingshastighet, spenning og målelengde; systemet overvåker nøkkeldata i sanntid og justerer seg automatisk for å sikre stabil viklingskvalitet.
| Nøkkelpunkt | Beskrivelse |
| Grunnleggende definisjon | Et dedikert utstyr for omvikling av strøm-, kommunikasjons- og kontrollkabler, for å stramme løse tråder til en kompakt, ryddig spole for enklere pakking, lagring og transport. |
| Gjeldende ledningsdiameter | 2 mm–30 mm, som dekker de vanligste kabelspesifikasjonene. |
| Maksimal viklingshastighet | Opptil 200 m/min, som tilfredsstiller store produksjonsbehov. |
| Nøyaktighet for målertelling | ±0,5 % (omtrent ±0,5 mm), som sikrer presis utgangslengde. |
| Intelligent kontroll | Utstyrt med en høyoppløselig berøringsskjerm HMI; Operatører kan stille inn viklingshastighet, spenning og lengde i sanntid, mens systemet automatisk overvåker og justerer nøkkelparametere. |
| Modulær struktur | Pay-off, take-up, spenningskontroll og tellemoduler kan kombineres fleksibelt for å matche spesifikke kundekrav. |

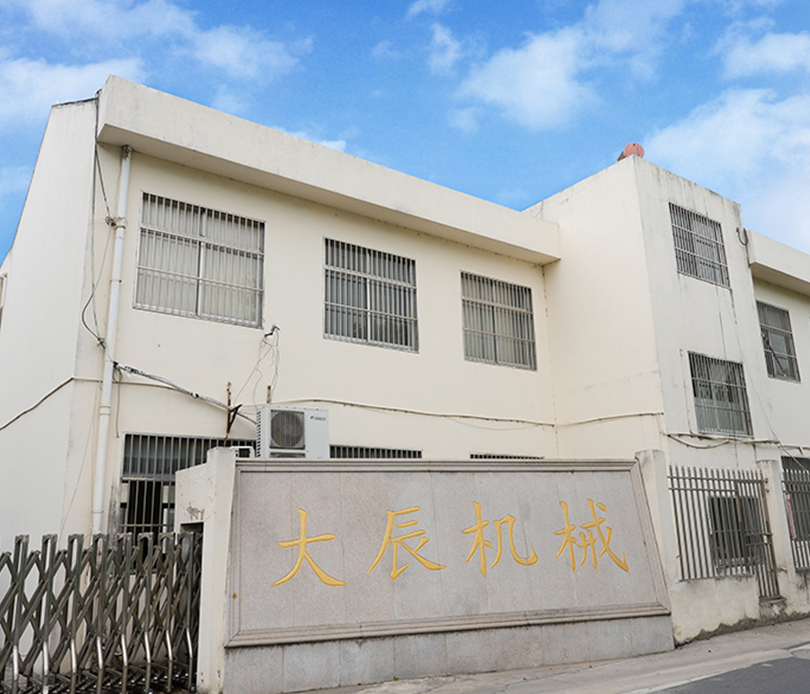

| Selskapets fordel | Zhangjiagang Dachen Machinery Manufacturing Co., Ltd. er en nasjonalt anerkjent høyteknologisk bedrift med over 60 fagpersoner (senioringeniører >20 %), ISO9001:2008-sertifisert, årlig produksjonsverdi som overstiger CNY5 milliarder, i stand til spesialtilpasset utvikling i hele prosessen og rask levering. |
Kan en kabelopprullingsmaskin redusere den fysiske belastningen på operatørene betydelig?
Effekter av en kabelspolemaskin på å redusere operatørens fysiske belastning:
1. Automatisert spenningskontroll: Maskinen har et innebygd spenningskontrollsystem som automatisk justerer spenningen i henhold til kabelspesifikasjonene, og unngår fysisk anstrengelse forårsaket av manuell justering.
2. Modulær design reduserer håndteringsvansker: Den modulære strukturen tillater fleksibel kombinasjon av nøkkelkomponenter som vikling, avvikling, oppspenning og telling, og fordeler vekten av utstyret for enkel håndtering og vedlikehold på stedet.
3. One-Touch Touchscreen Betjening: HMI med høy oppløsning lar operatører fullføre parameterinnstillinger, oppstart og avstengning med bare noen få klikk, noe som eliminerer kjedelige mekaniske justeringer og manuell registrering.
4. Feildiagnose og tidlig varslingsfunksjon: Systemet kan overvåke uregelmessigheter i sanntid og lokalisere feilpunkter, gi tidlige advarsler og redusere manuell intervensjon og fysisk arbeid forårsaket av utstyrsfeil.
| Påvirkningsfaktor | Beskrivelse |
| Automatisk spenningskontroll | Det innebygde spenningssystemet justeres automatisk i henhold til kabelspesifikasjonene, og eliminerer manuelle spenningsjusteringer og reduserer fysisk anstrengelse. |
| One-Touch Touchscreen-betjening | Den høyoppløselige HMI-en lar operatører stille inn parametere, starte og stoppe maskinen med noen få klikk, noe som fjerner behovet for tungvinte mekaniske justeringer og manuell journalføring. |
| Modulær design reduserer håndteringsvansker | Nøkkelkomponenter er modulære, fordeler vekt og gjør flytting og vedlikehold på stedet enklere. |
| Feildiagnose og tidlig varsling | Sanntids feildeteksjon og plasseringsvarsler minimerer manuell feilsøking og nedetid. |
| Selskapets tekniske støtte | Dachens sterke FoU-team og omfattende ettersalgsservice gir rask feilsøking på stedet, noe som reduserer operatørenes arbeidsmengde ytterligere. |
Hvorfor går kablene i stykker når du bruker en kabelopprullingsmaskin?
Vanlige årsaker til kabelbrudd ved bruk av en kabelopprullingsmaskin:
1. Feil spenningsinnstilling: Overdreven spenning kan føre til at kabelen utsettes for belastning utover grensene under viklingen, noe som kan føre til mikrosprekker og eventuelt brudd.
Løsning: Bruk maskinens automatiske spenningsjusteringsfunksjon, basert på kabelens materiale og spesifikasjoner, for å sikre at spenningen forblir innenfor et trygt område.
2. For høy viklingshastighet: Høyhastighets vikling kan føre til at kabelen opplever støt i stressøyeblikket, spesielt for fleksible eller tynnveggede kabler, noe som gjør dem utsatt for brudd.
Løsning: Still inn viklingshastigheten på riktig måte basert på kabeldiameter og materialegenskaper, bruk segmenterte akselerasjonsmetoder om nødvendig.
3. Kabelkvalitetsproblemer: Kabler med defekte råmaterialer, aldring eller fuktighet er mer utsatt for brudd under vikling.
Løsning: Utfør kvalitetsinspeksjoner på kabelen før bruk for å sikre at den oppfyller standardene før vikling.
4. Feil vedlikehold av utstyr: Slitasje eller utilstrekkelig smøring av nøkkelkomponenter som viklingsvalser, strekkenheter og tellere kan føre til ujevn belastning på kabelen og forårsake brudd.
Løsning: Følg den vanlige vedlikeholdsplanen til Zhangjiagang Dachen Machinery Manufacturing Co., Ltd., skift ut slitte deler i tide, og hold utstyret i god driftstilstand.
| Mulig årsak | Manifestasjon | Forebyggende tiltak |
| Overdreven spenningsinnstilling | Kabel opplever stress utover materialgrensene under vikling, noe som fører til mikrosprekker og eventuelt brudd. | Bruk maskinens automatiske spenningskontroll basert på kabelmateriale og spesifikasjoner for å holde spenningen innenfor sikre grenser. |
| For høy viklingshastighet | Høy hastighet skaper slagkrefter, spesielt på fleksible eller tynnveggede kabler, som forårsaker brudd. | Still inn viklingshastighet i henhold til kabeldiameter og materiale; vurder trinnvis akselerasjon eller hold hastigheten under 150m/min når det er nødvendig. |
| Problemer med kabelkvalitet | Defekte råmaterialer, aldrende eller fuktabsorberte kabler er tilbøyelige til å ryke under vikling. | Utfør kvalitetsinspeksjon før vikling for å sikre at kabler oppfyller standardene. |
| Utilstrekkelig vedlikehold av utstyr | Slitte eller dårlig smurte viklingsruller, strekkanordninger eller tellere forårsaker ujevn spenning, noe som fører til brudd. | Følg Dachens vanlige vedlikeholdsplan, skift ut slitte deler umiddelbart og hold maskinen i optimal stand. |
| Feil svingete vei eller veiledning | Feiljusterte styreruller eller ujevn føring genererer lokale spenningskonsentrasjoner. | Bruk maskinens visuelle justeringsfunksjoner under igangkjøring for å sikre riktig justering og jevn veiledning. |
Ofte stilte spørsmål (FAQ)
Q1: Hva er den maksimale viklingsdiameteren og viklingshastigheten til maskinen?
A: Standardmodellen har en maksimal viklingsdiameter på omtrent 800 mm, og viklingshastigheten kan justeres fra 0,5 til 30 m/min; den automatiske høyhastighetsmodellen kan nå 50m/min, og oppfyller behovene til masseproduksjon.
Spørsmål 2: Støtter utstyret til Dacheng Machinery PLC/SCADA automatiseringskontroll?
A: Alle nye viklingsmaskiner er utstyrt med en PLS-kontrollboks, støttende feltbuss, overvåkingskontroll og datainnsamling (SCADA), og fjerndiagnostikk, som letter fleksibel produksjon og datainnsamling.
Q3: Hvordan ordnes leveringstider og tilpassede tjenester?
A: Leveringstiden for standardmodeller er omtrent 30 dager; skreddersydde løsninger (som spesielle viklingsdiametre, dedikerte stasjoner og proprietær programvare) har en leveringstid på 45–70 dager, med idriftsettelse og opplæring på stedet før levering.
Q4: Hva er retningslinjene for ettersalgsservice og levering av reservedeler?
A: Dacheng har 5 ettersalgsservicesentre over hele landet, som gir 1 års gratis garanti og livstids teknisk støtte; nøkkelkomponenter (motorer, girkasser, kontrollkort) kan sendes innen 48 timer.
