1、Tilpassbar tråddiameter: 1-3 mm
2, Hastighet: maks 1200 tpm
3, Stigningsområde: 70-140 mm
4, spenningsnøyaktighet: ± 5 %
5、meter tellepresisjon: ±0,5%
1、Tilpassbar tråddiameter: 1-3 mm
2, Hastighet: maks 1200 tpm
3, Stigningsområde: 70-140 mm
4, spenningsnøyaktighet: ± 5 %
5、meter tellepresisjon: ±0,5%
A fysisk skum isolasjon produksjonslinje er spesialbygd for kabler der signalintegritet og lavt dielektrisk tap er kritiske krav. I motsetning til kjemisk skum, injiserer fysisk skum inert gass - typisk nitrogen - direkte inn i smeltet polymer, og skaper...
READ MOREKabelopptak og -avbetaling refererer til de to motsatte viklingsoperasjonene som flytter leder eller ferdig kabel av og på spoler, sneller og tromler gjennom en produksjonslinje. Pay-off vikler materialet fra en kildespole og mater det inn i neste prosess; take-up mot...
READ MOREProduksjonsprosessen for kabler er en flertrinns industriell arbeidsflyt som forvandler rå kobber- eller aluminiumsledere til ferdige, isolerte trådprodukter klare for elektriske, data- eller mekaniske applikasjoner. Fra trådtrekking og stranding til isolasjonsek...
READ MORE
Pair Twisting Machine with Backtwist er et nøkkelutstyr spesielt designet for LAN-kabelproduksjon. Den brukes først og fremst til å tvinne to isolerte kjernetråder i henhold til spesifikke krav, me...
See Details
Single Twist Cabling Machine er et nøkkelutstyr spesielt designet for LAN-kabelproduksjon. Den brukes først og fremst til å utføre total vridning av fire vridd par i henhold til spesifikke krav, me...

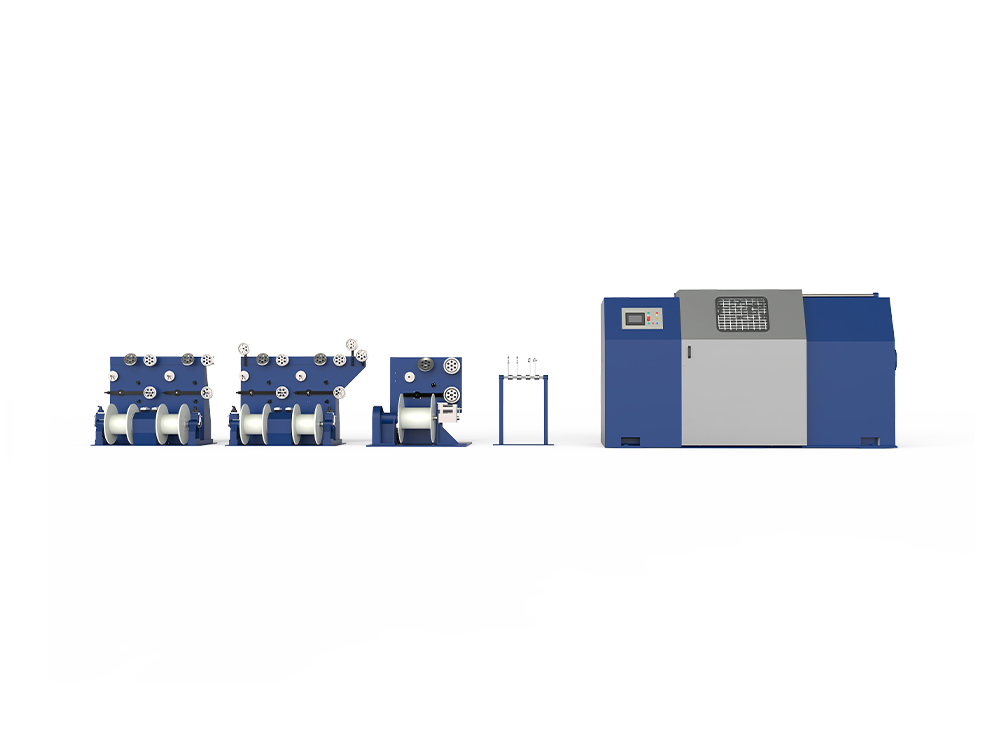

See DetailsHva er arbeidsprinsippet til Dobbel vri kabelmaskin ?
Dobbel vri arbeidsprinsipp
1. Dobbeltlags vristruktur: Maskinen har to synkront drevne vrisystemer. Hver leder blir først vridd i retning fremover, deretter vridd en gang til i samme eller motsatt retning, og oppnår en "pre-twist-double twist" komposittstruktur.
2. Kryssvriretning forbedrer elektrisk ytelse: Det vekslende arrangementet av den første vridningen (S-twist) og den andre vridningen (Z-twist) gjør samspillet mellom ledere mer jevnt, reduserer signaloverhøring og forbedrer strekkstyrken.
3. Høypresisjonsspenning og stigningskontroll: Strekk (±5%) og stigning (70-140 mm) overvåkes i sanntid av en PLS og servomotor for å sikre konsistent vridning i hver kjerne, og garanterer den mekaniske og elektriske konsistensen til kabelen.
4. Tilpassbar til flere ledningsdiametre: Designet for å dekke ledningsdiametre fra 1-3 mm, kan den fullføre dobbel vridning fra fine til tykke kjerner i ett pass, og møte behovene til Cat5e, Cat6, og enda høyere hastighetskabler.
| Nøkkelpunkt | Beskrivelse |
| To-trinns vridning | Maskinen inneholder to synkroniserte vridningssystemer: det første utfører en foreløpig (pre-twist) på hver leder, og det andre fullfører en andre twist på samme tråd, og oppnår en "enkelt-pass dobbeltvridning" struktur. |
| Tverrretning (S-Z) vri | Den første vridningen (S-retning) og den andre vridningen (Z-retning) er sammenflettet, noe som forbedrer signalens enhetlighet, reduserer krysstale og forbedrer mekanisk styrke. |
| Nøyaktig spennings- og tonehøydekontroll | PLS- og servomotorer overvåker kontinuerlig spenning (±5%) og stigning (70-140 mm) for å garantere konsekvent dreiemoment for hver ledning. |
| Kompatibilitet med bred ledningsdiameter | Designet for 1-3 mm ledningsdiametre, slik at ett enkelt oppsett kan håndtere både fine og grove ledere for Cat5e, Cat6 og kabler med høyere hastighet. |
Hvor mye forbedrer en Double Twist Cabling Machine produksjonseffektiviteten sammenlignet med en tradisjonell strandingsmaskin?
Forbedring av produksjonseffektivitet
1. Kapasitetssammenligning: Den doble vrimaskinen kan oppnå en kabelhastighet på 120-170 m/min (basert på en stigning på 100 mm), mens den tradisjonelle enkeltvridningsmaskinen kun når 45-60 m/min, noe som representerer en effektivitetsøkning på ca. 2-3 ganger.
2. Produktivitetsøkning: Sammenlignet med tradisjonelle rørformede strandingsmaskiner, kan dobbeltvinnemaskinen øke produksjonseffektiviteten med 4,5 ganger, og fullføre strandingen av flere tråder på samme tid.
3. Høyhastighets driftspålitelighet: Ved å bruke synkrondrift med to motorer og servokontroll opprettholder den synkronisering av hastighet og spenning, unngår kvalitetssvingninger forårsaket av hastighetsvariasjoner, og oppnår høykvalitets output ved høye hastigheter.
4. Energisparing og plassfordeler: Den effektive mekaniske strukturen reduserer strømforbruket, og utstyret opptar kun ca. 10 000 m², egnet for plassutformingen av middels til store produksjonslinjer, og forbedrer den totale kapasitetsutnyttelsen ytterligere.
| Sammenligningsmåling | Tradisjonell strandingsmaskin | Double-Twist Kabelmaskin |
| Vridningseffektivitet | Ett-trinns vridning, begrenset utgang | To-trinns vridning utført i én omgang, begge vridningene synkronisert |
| Multiplikator for total kapasitet | Baselinekapasitet for konvensjonelle strandingsmaskiner av rørtype | Kapasiteten økte med 4,5× med dobbel vri-teknologi |
| Maksimal hastighet | -600-800 rpm (enkelt vridning) | Opptil 1500 rpm (dobbel vri) |
| Vridninger per minutt | -600 tpm | Opptil 1200tpm (maksimalt 1700tpm) |
Kan en Double Twist-kablingsmaskin samtidig tvinne flerkjernekabler?
1. Samtidig mating av flere ledere: Maskinen er utstyrt med et flerkanals matesystem, som kan mate 6-12 ledere samtidig, og oppnå samtidig dobbel vridning av flere kjerner i en enkelt mating.
2. Multi-Core Adaptability of Double Twisting Technology: Vridningssystemet til den dobbelte vridningsmaskinen kan utføre tolags vridning på hver leder separat, og deretter utføre total vridning på samme kjernetråd, og sikre at hver kjerne i flerkjernekabelen har samme vridning og spenning.
3. Gjelder for nettverkskabler med høy ytelse: Denne teknologien har blitt mye brukt i Cat5e, Cat6 og høyere hastighet industrielle automatiseringskontrollkabler, og oppfyller kravene til flerkjerneprodukter med ekstremt høy signalintegritet og mekanisk styrke.
4. Fleksible tilpasningsmuligheter: Gjennom programvareparameterjustering kan den raskt bytte i henhold til forskjellige kjernenumre, ledningsdiametre og vridningskrav, og oppnå "én maskin for flere bruksområder" og redusere utstyrsinvesteringer og feilsøkingskostnader betydelig.
| Funksjon | Beskrivelse |
| Synkron mating med flere ledninger | Utstyrt med flerfelts matekanaler, slik at 6-12 ledere kan introduseres samtidig for flerkjernevridning. |
| Multi-core dobbel vri-evne | Den 1600 mm flerkjernede ledningsbuntemaskinen med dobbel vridning kan håndtere ledninger ≥0,12 mm og utføre dobbeltvridning på alle kjerner i en enkelt operasjon. |
| Høypresisjon spennings- og vrikontroll | Bruker magnetiske partikler eller mekaniske fjærspenningsenheter og valgbare vridningsretninger for å holde spenningen og vridningen jevn over alle kjerner under samtidig prosessering. |
| Egnet for high-end LAN og industrielle kabler | Mye brukt på Cat5e, Cat6 og industriell automatiseringskontrollkabler, og møter strenge signaler - integritet og mekanisk - styrkekrav. |
Ofte stilte spørsmål (FAQ)
Spørsmål 1: Hva er energiforbruket og energisparende effektene av DoubleTwist-kablingsmaskinen?
A: Sammenlignet med tradisjonelle strandingsmaskiner, reduserer dobbeltvridningsstrukturen energiforbruket og driftskostnadene betydelig.
Spørsmål 2: Hvilke bransjer er best egnet til å bruke DoubleTwist-kablingsmaskinen?
A: Egnet for produkter som krever høykvalitets, flertråds stranding, for eksempel strømkabler, optiske kommunikasjonskabler, høyfast ståltau til luftfart og bilindustrien.
Q3: Hva er de viktigste konkurransefordelene til Zhangjiagang Dachen Machinery?
A: Etablert i 1997, med en FoU-historie og en årlig produksjonsverdi på over 50 millioner RMB; selskapet er en nasjonal høyteknologisk bedrift med ISO9001:2008 sertifisering av kvalitetssystem; senioringeniører står for over 20 % av FoU-teamet, noe som muliggjør selvutvikling av hele prosessen fra mekanisk struktur til elektrisk system.
Q4: Kan Dachen Machinery tilby tilpasset ikke-standard kabelproduksjonsutstyr?
A:Selskapet fokuserer på "egenutvikling av hele prosessen fra mekanisk struktur til elektrisk system," som muliggjør rask levering og levering av skreddersydde ikke-standardtjenester tilpasset kundens behov.
